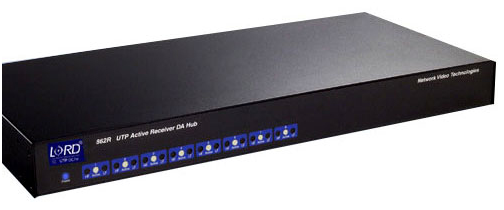

电路板抄板案例之视频信号接收机。视频信号接收机是创芯思成科技科技在通讯设备反向解析、电路板抄板、电路板克隆、样机仿制克隆、样机制作、样机调试等反向研发领域取得的重要技术成果。

     该视频信号接收机资料如下：
特点：
8路有源接收器，与不同发送器配合可实现不同距离
与无源LD-T300系列产品配合传输彩色信号915米
与LD-T1600系列有源发送器配合传输彩色信号1600米
与LD-T2400系列有源发送器配合传输彩色视频信号2400米
可选带环通输出功能，免分配器就可将视频信号一分为二.
全面兼容各类带有双绞线输出功能的摄象机
电位器亮度、色度线性坡式调节方式更优于拨码梯式调节
SMT表贴工艺生产设计和独特的散热方式性能更稳定近达零返修率
实时传输单色或彩色PAL、NTSC、SECAM等制式的基带视频信号
高质量的视频传输质量可达到光纤传输效果，用网线成本达到光纤效果
具有多级防雷击设计、抗静电、浪涌、过压、过流、短路、钳位等多达九重线路瞬态冲击保护
内置消除电源、磁场、脉冲、电场、地电位差干扰电路
对各种变频干扰有很强的的抗干扰能力
比同轴电缆受温度影响图像变差的影响小
AC220V宽电源供电、电源反极性保护
视频检测/电源指示
技术参数：
视频
频率响应： DC-5MHz
共模/差模抑制：15KHz-5MHz 典型60dB
阻抗 BNC 同轴电缆：75Ω 接线柱 双绞线：100Ω
电源
AC220V  800mA
线路类型
规格：24AWG或更粗 3类以上
阻抗：100Ω±20%
DC环路阻抗：18Ω/100米
差分电容：62pf/米（MAX）
环境要求
工作温度：－20℃～70℃
相对湿度：0～95%（非冷凝）
储存温度：－40℃～150℃
抗瞬变防感应雷能力：6000V 1.2μS x 50μS
尺寸
430 × 270 × 45mm
创芯思成科技已通过反向工程掌握该产品的技术资料，并可提供该产品的的PCB设计、PCB抄板、 芯片解密、样机制作、样机调试等方面的服务，满足客户的需求。同时，我们会根据市场需求的变化和产品的更新换代，提升该产品的功能升级和扩展，为广大客户 提供定制化服务，我们期待与广大客户真诚合作，详情请咨询创芯思成科技有限公司
