HK-300M台面式分板机抄板技术开发案例



HK-300M台面式分板机抄板技术开发案例

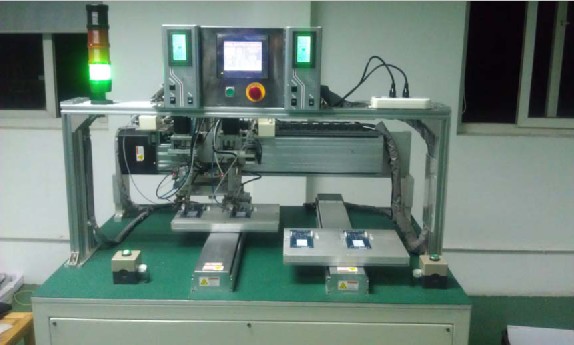

专业抄板公司深圳创芯思成科技反向研究事业部全面提供HK-300M系列PCB程式分板机PCB抄板服务。分板机采用了三菱多视角编程显示器,并陪备了高精密集成运动控制卡。进口马达、精密滑轨,为客户提供了一个高性能、高安全性、高稳定性的工业设备平台。简约的外形设计定位于小型台面式分板机,减小了占地面积。另外提供的示教盒编程方式和运动结构,用户将由此得到良好的生产效率和加工精度。

  分板机控制系统的主要特性如下:
台湾进口主轴,转速60000r,丹麦进口变频器,使加工切割点更光滑,效率更高;
进口滑轨,更经久耐用,保证加工精度;
人性化的运动结构配合快捷的编程简易换线时间;
大容量存储。255个动态存储文件,单文件支持高达999点;
全面USB支持。支持2M高速文件下载,支持远程系统升级;

  自定义阵列功能。轻松应付PCB偏差,支持自定义阵列;
群组功能。可快速复制、删除、修正、阵列、平移多个点,效率提高多达60%;
独有的文件连接功能。可实现复杂的多层不规则阵列与非阵列PCB交织加工;
多项工艺参数设置。改良的编程功能;
可单独对加工路径的控制。可一次修改任意多个点的参数;
速度更快。速度最高可打999mm/s,运动中变速和高速轨迹平滑功能。可自定义的拐角升降速处理;
提供单步、多点模拟、单点加工、整体加工、循环自动加工多种加工模式;
行程范围:X轴400mm,Y轴330mm,Z轴45mm;
定位精度:重复定位精度±1个脉冲,实际精度受机械影响;
专用输入输出:3轴原点、正负限位输入,3轴脉冲/方向输出;
通用输入输出:  16路输入,19路输出(其中主板3路,扩展板16路);
速度控制:三维直线、圆弧插补,带速度前瞻的自动升降速处理;
示教文件容量:  最大255个文件,每个文件最大999个点;
加工文件容量:  最大32个文件,每个文件2M字节;
外观尺寸:L=76CM,H=65CM,W=60.5CM。
